ADL系列外置互感器导轨式多功能电能表 —— 简介与解决方案

产品简介

ADL系列外置互感器导轨式多功能电能表是安科瑞电气股份有限公司专为新能源发电系统（如光伏并网、微逆系统、储能系统、交流耦合系统等）设计的高精度智能电表。该产品采用导轨式安装方式，结构紧凑，安装便捷，适用于户用分布式光伏能量管理、实时功率监测、电能双向计量等应用场景。

ADL系列电表具备高精度电力参数测量与电能计量功能，支持RS485通信接口，兼容Modbus RTU协议，可与逆变器、能量管理系统（EMS）等设备高效通讯，实现对发电、用电行为的智能调节与优化管理。

技术亮点

高精度测量：电压、电流、功率等参数测量精度达±0.5%，电能计量符合B级标准（有功）和2级标准（无功）。

宽量程输入：支持5A至300A多种电流互感器配置，适应不同系统容量需求。

快速响应：电力参数响应时间≤100ms，电能数据更新≤1s。

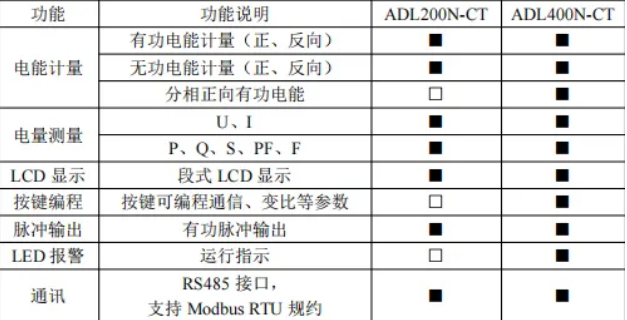

多功能显示：段式LCD显示屏，支持多页面切换，显示内容涵盖电压、电流、功率、电能、频率等。灵活通信：支持Modbus RTU协议，波特率可调，地址可设，便于集成至各类监控系统。

强抗干扰能力：具备IV级电磁兼容性能，适用于复杂工业环境。

外形尺寸

图 1 ADL200N-CT 图 2 ADL400N-CT

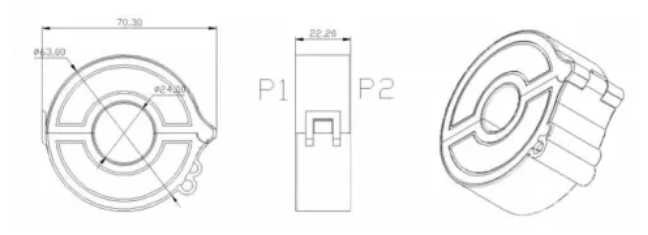

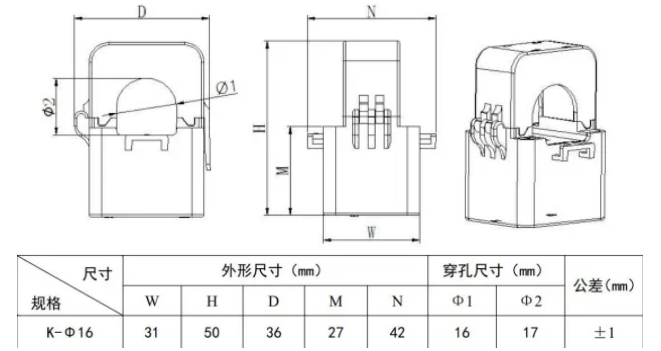

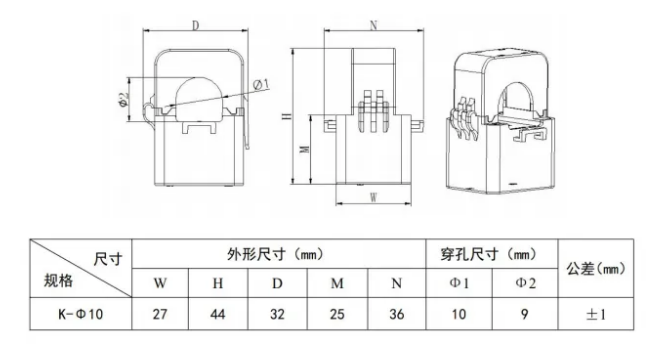

互感器尺寸

80A/26.7mA 互感器

120A/40mA 互感器

200A/66.67mA 互感器

......

典型应用场景

光伏并网系统

ADL电表可实时监测光伏发电功率与用电负荷，配合逆变器实现防逆流控制，确保电网安全运行。

储能系统

通过双向电能计量，精确记录电池充放电过程，优化储能策略，提升系统经济性。

微电网与交流耦合系统

支持多相电能计量与功率因数监测，为微电网的能量调度与功率平衡提供数据支撑。

工业用电监控

适用于配电箱、动力柜等场合，实现对用电设备的实时监控与能耗分析。

认证证书
